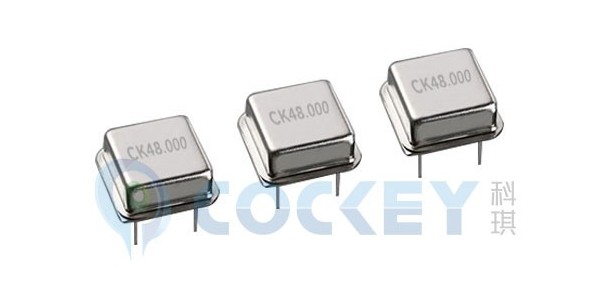

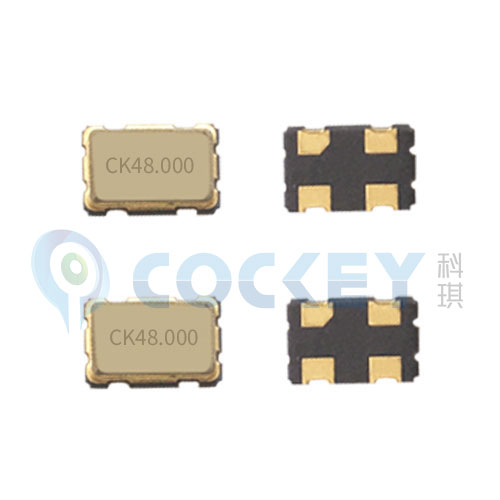

石英晶體振蕩器和石英晶體諧振器統稱為晶振，石英晶體諧振器一般是指無源晶振，無源晶振則叫做crystal(晶體),石英晶體振蕩器一般是指有源晶振，而有源晶振則叫做oscillator（振蕩器）, 石英晶體振蕩器的封裝型號主要有：OSC5070，OSC5032，OSC3225，OSC2520，OSC2016這5種，插件石英晶體振蕩器主要有全尺寸24*12MM，半尺寸12*12MM，目前市面上使用越來越少；其中OSC3225這一種體積目前運用最為廣泛.

         石英晶體振蕩器主要用途，它一般有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和IC，石英晶片之所以能當為振蕩器使用，是基于它的壓電效應：在晶片的兩個極上加一電場，會使晶體產生機械變形；在石英晶片上加上交變電壓，晶體就會產生機械振動，同時機械變形振動又會產生交變電場，雖然這種交變電場的電壓極其微弱，但其振動頻率是十分穩定的。當外加交變電壓的頻率與晶片的固有頻率（由晶片的尺寸和形狀決定）相等時，機械振動的幅度將急劇增加，這種現象稱為“壓電諧振”。石英晶體振蕩器型號眾多，而且每一種型號的引腳定義都有所不同，接法也不同，下面我介紹一下石英晶體振蕩器的腳位方便大家：有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

       石英晶體振蕩器主要參數：
 1.電壓，是否帶電壓是區分有源晶振和無源晶振最大的區別，帶電壓就是有源晶振，石英晶片之所以能當為振蕩器使用，是基于它的壓電效應：在晶片的兩個極上加一電場，會使晶體產生機械變形；在石英晶片上加上交變電壓，晶體就會產生機械振動，同時機械變形振動又會產生交變電場，雖然這種交變電場的電壓極其微弱，但其振動頻率是十分穩定,常用電壓：1.8V/2.8V/3.3V/5.0V.
 2.頻差，有源晶振是個集成電路，給它供電就會形成一個壓電電路，輸出頻率給電路，一般頻率誤差要求20PPM/30PPM.
 3.波形，一般有正弦波和方波，目前普遍用到正弦波的.
      小編今天告訴大家什么是石英晶體振蕩器，希望能把幫到大家.
